カスタマイズ項目

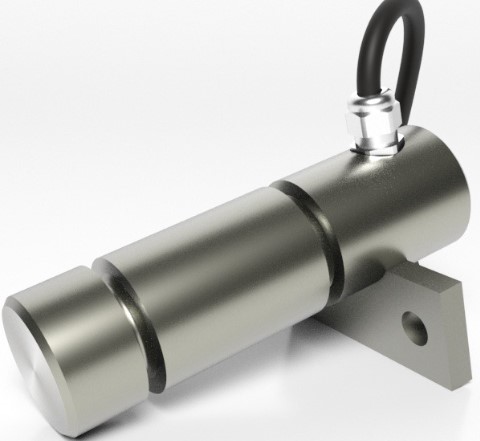

Interfaceロードピンには多くの標準的な形状やサイズがありますが、出荷品の90%はカスタム品です。石油・ガス産業や海洋産業など、試験中や連続使用中に水没するような危険な環境で使用されるアプリケーションのニーズ専用に設計されたものもあります。

Interfaceはロードセルをカスタマイズする上において、これだけ多くの項目を仕様変更可能です。

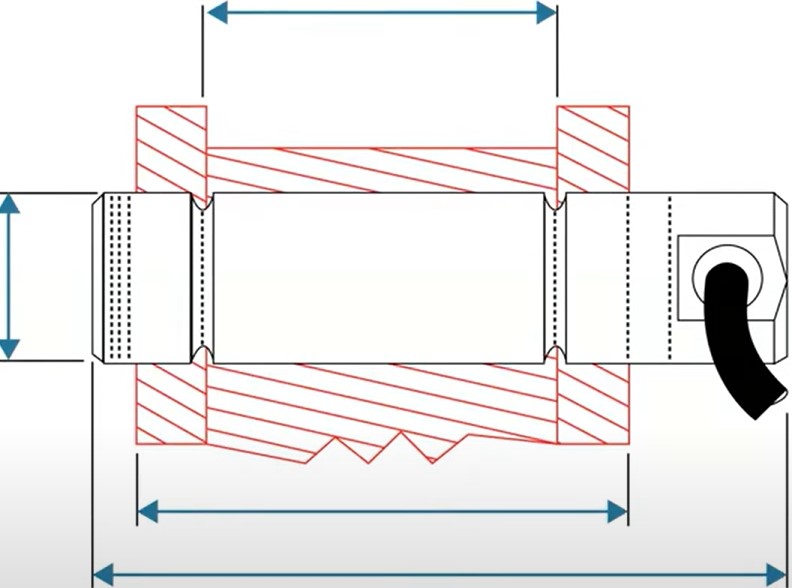

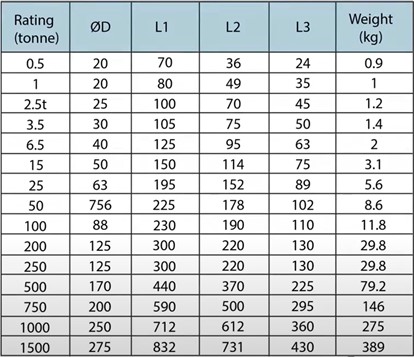

・外寸法：負荷方向, ケーブル取付位置 / 保持プレート位置 / 回転止め位置, ケーブル保護, グリース溝

・定格荷重：安全範囲, 破損範囲

・出力：mV/V, デジタル, アンプ, Dual bridge

・安全対応：材質(保証書), 安全係数(定格倍数)

・環境適用：IP番号, 海中, 温度, 電磁ﾉｲｽﾞ, 振動

　　注意事項

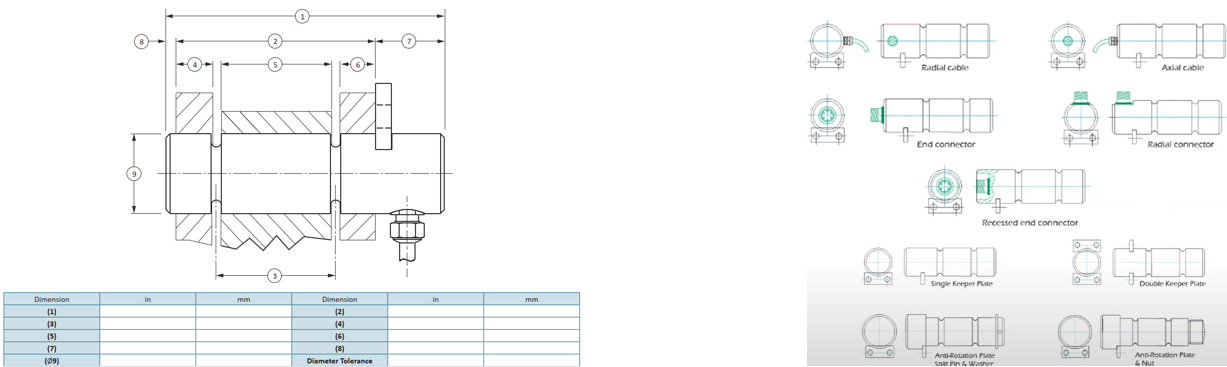

寸法、ケーブル取付、保持プレート位置のみの指定では、据付けた後に不具合を起こす可能性があります。

Interfaceは過酷な環境に長時間耐える為の設計等、作業者を破損から守る為の特別な設計等の多彩な仕様項目を変更可能です。

　　２軸ロードピン

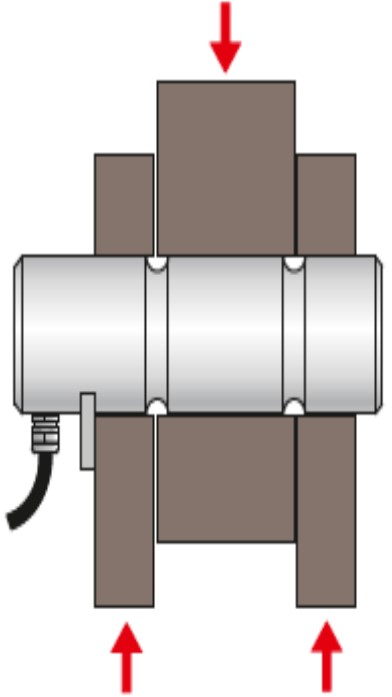

ロードピンが回転、あるいは、荷重角度が変動する場合、X/Y２軸ロードピンの使用を推奨します。ピンに掛かる実際の合成力を演算する為、同時に読み込む事ができる２つの出力を提供します。ピンに掛かる力の方向もまた、XとY信号の極性と大きさから演算する事ができます。

　　自動化製造ライン

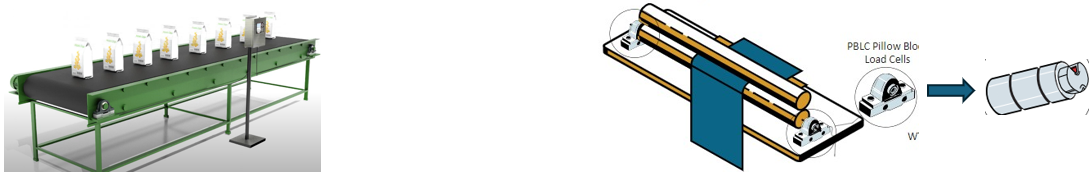

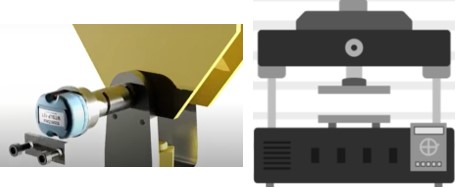

ロール圧延機や、自動製造ライン、クレーン等には多くのボルト、ピンが使用されています。高精度が要求され、余分なスペースが確保できれば、ピローブロックロードセルをお勧めしますが、ピンのみを交換したい場合は、ロードピンが有効であり、荷重データを自動化ラインにフィードバックします。

　　アプリケーション例

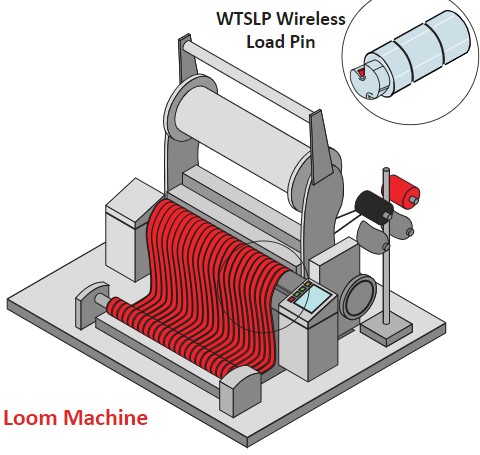

ロードセル（ロードピン）は紡績、織布、仕上げ、染色工程での繊維機械に使用されています。巻取りや巻き戻しの張力が適切でないと、生地の歪み、破損、設備の損傷につながります。

ロードセルは自動張力制御のための正確なデータを提供し、欠陥を最小限に抑え、装置の寿命を延ばします。

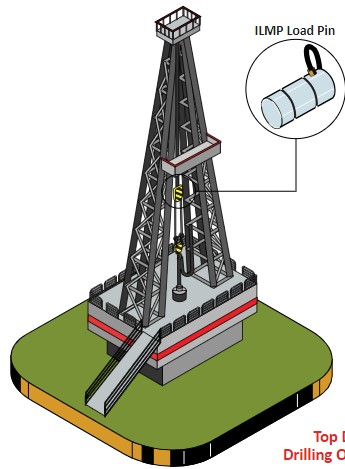

トップドライブシステムは、石油、ガス、温泉採掘用に使用され、大きなモーターが最上段からドリル・ストリングを回転させます。ロードピンはどの時の引張・圧縮力を計測します。

　　海洋構造物/建設機械_防水仕様

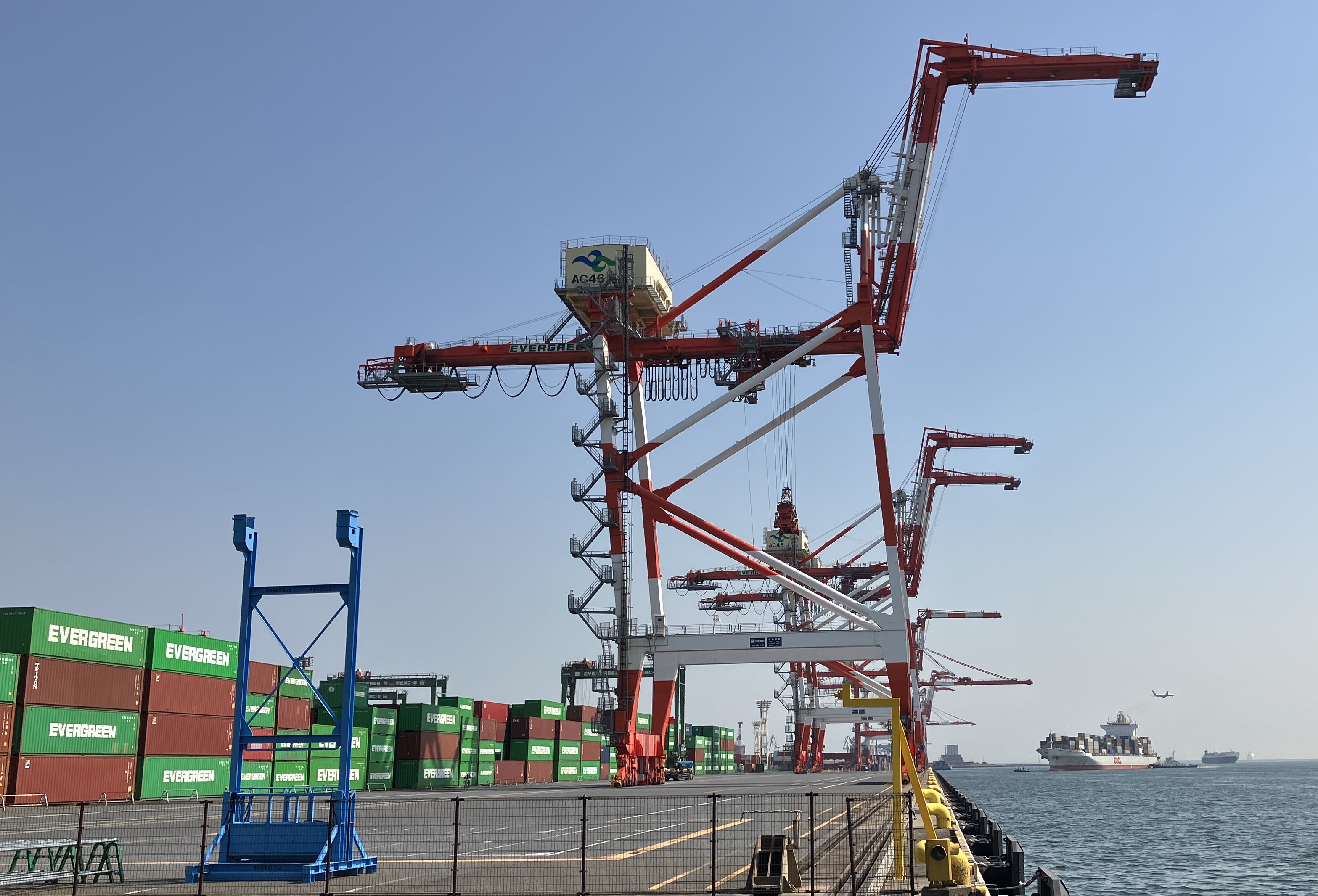

・海岸にはアンローダークレーン、ガントリークレーン、ジブクレーン、係船、陸橋等多くのロードセル が使用されています。

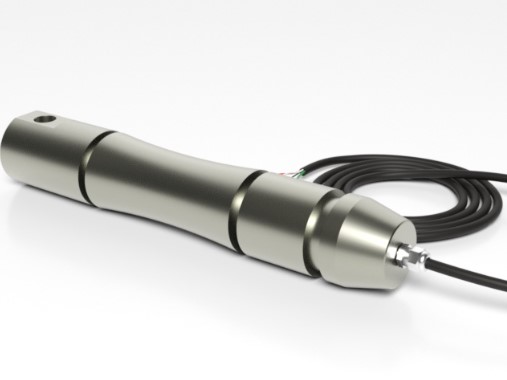

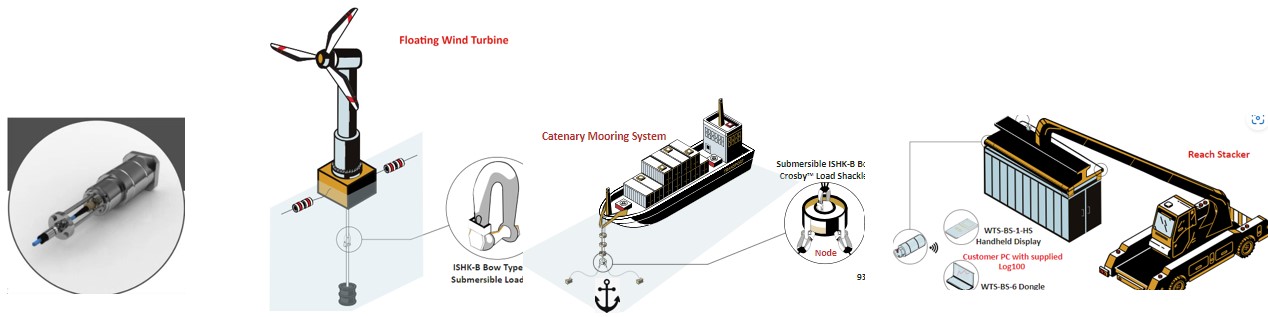

・海中では浮体式風力発電機のバランスウェイト用に使用されます。このロードセルは水中数10mに何時間も滞在可能な防水性を持っています。

・海中での保全作業は困難な為、ケーブルが破損しがちなセンサー接続付近への保護具装着を推奨しています。（左端写真はロードピンへの保護具例）

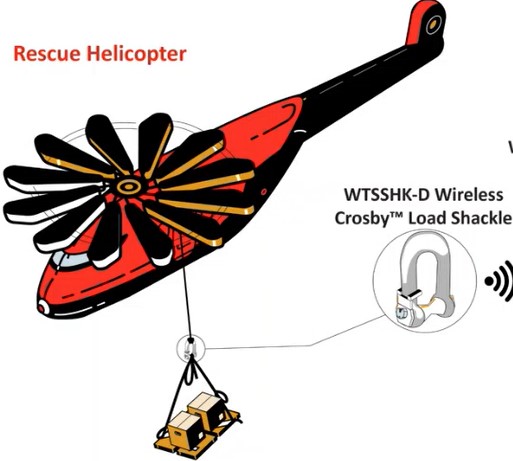

　　ロードシャックル

・ロードシャックルにはロードピンが挿入されていますので、双方が同じ精度・特性を持っています。

・簡単にロープの付け外しができます。

・ピンには凹みを持たせており、中心部に自然にロープが掛かります。片側寄りにロープが掛かってしまうと片側の歪みゲージがオーバーレンジになる可能性がありますので、Interfaceはそれを防いでいます。

　　テンションリンク

・ロープの付け外しに手間が掛かりますが、ロードシャックルより高い精度を持っています。

・右写真のテンションリンクは内部メモリーと共に高い防水機能を持たせていますので、数10m深さの海中で何時間も計測します。

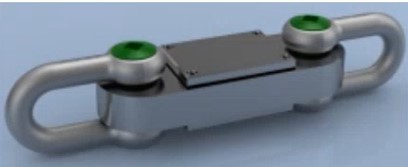

・左写真はロープの取外しを簡単にしています。

　　Wifi機能

・海洋、工事現場ではWifiがロードセルの設置を簡素化にします。

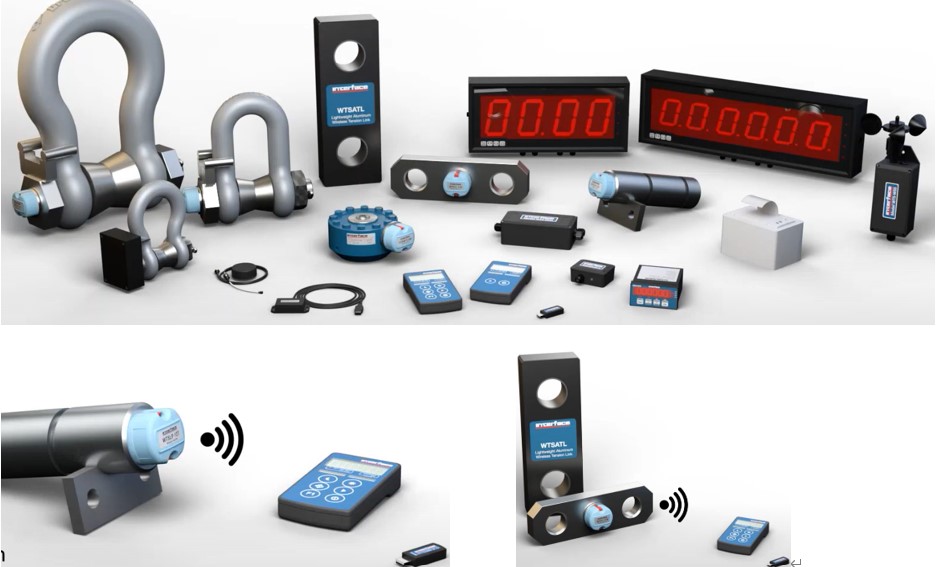

・ロードセルのヘッド部に付いている水色のコンパクトに設計された部品がWifi無線装置です。

・防水性があり、多くのロードセルに装着されています。

・欧州、米国向け輸出装置に提供可能です。
