トルクセンサー

　　様々なトルクセンサー機種

Interfaceのトルクセンサーにはフランジ取付型、シャフト取付型、特殊な取付型、各々に回転式、Reaction式がありますので、この順に表示します。

【フランジ取付型】

5330_Reaction ホローフランジ 7Nm〜11kNm	5350(5)_Reaction 小型 0.07Nm〜11kNm	5440_5500_React 横/ｵｰﾊﾞｰﾊﾝｸﾞ強い 10Nm〜33kNm	MRT(2P,P)_React 小型_Safe700% 0.2Nm〜50Nm
T27_回転式 ベアリングレス 50Nm〜1kNm	TS15_16_18_React トルクレンチ ﾁｪｯｸ用 2Nm〜5kNm	TS19_Reaction フランジ間短距離 50Nm〜10kNm	TSCF_Reaction ４本スポーク計測 10Nm〜100Nm

【シャフト取付型】

T11_回転式 ﾍﾞｱﾘﾝｸﾞﾚｽ,回転式 0.005〜150Nm	T12_回転式 四角取付口 0.1Nm〜5kNm	T14,15.16,18_ 空浮式、回転式 0.1〜500Nm	T2,T4_高精度型 空浮式、回転式 0.1Nm〜1kNm
T23_回転式 LC丸型 300Nm〜500Nm	T25_回転式 高速回転,USB出可 0.1Nm〜5kNm	T28_回転式_ スリップリング 1Nm〜5kNm	T3_高精度,T5標準 床固定式、回転式 0.1Nm〜20kNm
T6_回転、中浮式 デユアルレンジ 5/0.5〜500/50Nm	T7_回転,床固定式 デユアルレンジ 5/.5〜100/10Nm	T8_回転式 汎用型 0.2〜200Nm	TS12_Reaction 空浮式、回転式 0.005Nm〜20kNm
TS14, TS17_React 4/6角取付口_空浮 0.2Nm〜5kNm	TS21_Reaction 超小型_空浮型 1Nm〜100Nm	TS22_Reaction 超小型_空浮型 0.005〜20Nm

【特殊仕様】

T1_回転式 軸方向調整可能 50Nm〜1kNm

T22_回転式 プーリーベルト計測 20Nm〜5kNm

T31,32,33,34_ スピンドル型,回転 1Nm〜500Nm

TSQ_Reaction 大定格,四角取付口 34kNm〜340kNm

上記は代表的な一部のモデルです。全てのトルクセンサーの仕様書、詳細資料はこちらから。

　　スピンドルタイプ_ロータリートルクセンサー

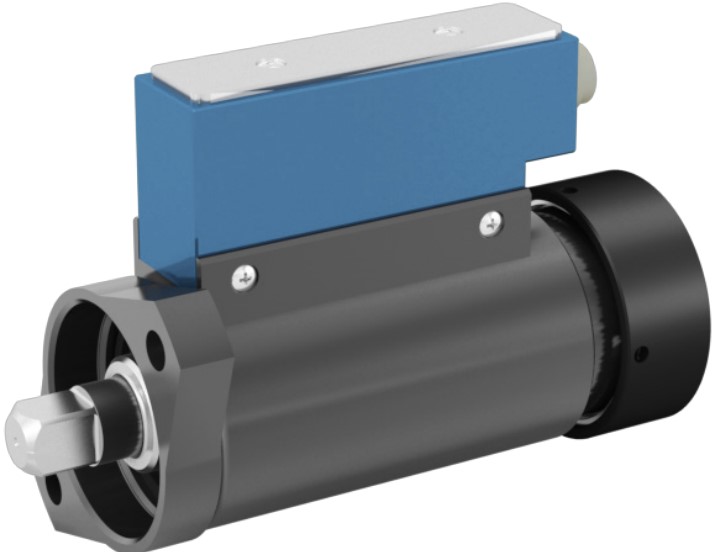

T31, T32, T33, T34はスピンドルタイプのトルクセンサーで以下特徴があります。

・短い軸長さで簡単に取付可能な為、安価に計測、装置へのフィードバックが可能

・容量：1 Nm 〜 500 Nm

・回転速度：2000 rpmまで

・積分された回転速度、角度計測

・高い耐久性

　　世界最大級のロードセル、トルクセンサー納入実績

　ドイツ物理工学研究所(PTB)は、初めて最高レベルの精度で洋上風力タービンを確実に計測する方法を提供することで、風力エネルギーの能力に革命をもたらす重要なプロジェクトを引き受けました。これを実現するためには、曲げモーメント、軸力、最大3Hzの動的加振を可能にする、高精度で再現性の高い測定結果を持つシステムを構築する必要がありました。これにより、10MNクラスの荷重計測だけでなく、20MN-mのトルク範囲における動的影響の計量学的特性評価を実現することが可能になります。

　　ネジ締め装置（ナットランナー）納入実績

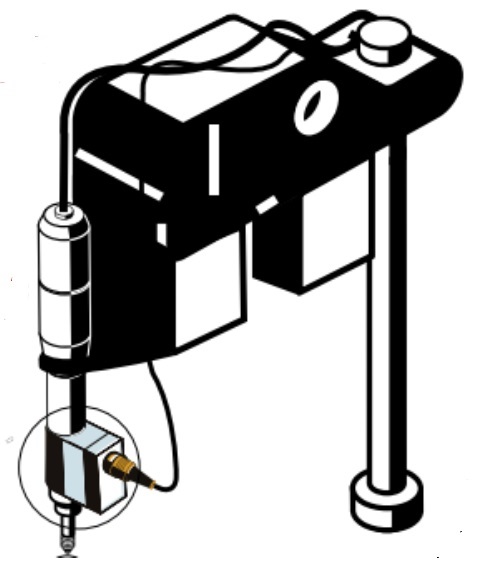

インターフェース社は航空会社の要望に応え、T15型六角ドライブ回転式トルク変換器をネジ締め装置に取り付け、トルク、回転速度、ドライバーの角度を測定・記録しました。
また、LWCFクランプロードセルを取り付け、締め付け中のネジにかかる力を測定しました。

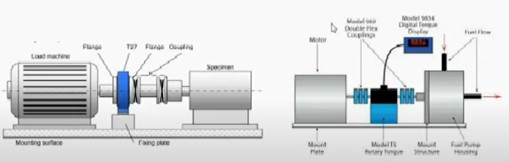

　　フランジ⇔シャフト取付け、メリット/デイメリット

トルクセンサーのフランジ型取付とシャフト型取付には以下表のメリット、デイメリットがあります。

　　トルクセンサー用カップリング

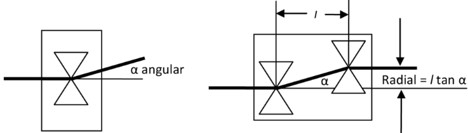

フレキシブルカップリングにはシングルカップリングとダブルカップリングがあります。

多くのモデルを用意しており右写真をクリックすると選択画面が表示されます。

Single couplingの機能	Double couplingの機能
角度誤差を許容	角度誤差、中心軸誤差の両方を許容

　　アプリケーション例

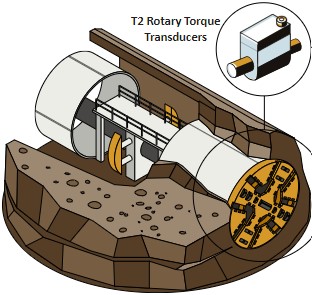

トンネル・ボーリング（シールド）マシン（TBM）が、カッターヘッドを回転させ岩石や土壌を切削、掘削する間、カッティングホイールシャフトにトルクセンサーModel.T2を取付けトルク値をモーターコントロールにフィードバックします。

モーター負荷電流のモニターでは応答が遅い為、カッター、機器に負荷が掛かってしまい、良好な寿命を維持できません。
