多軸ロードセル

　　多軸ロードセル_特徴

・多彩な機種

Interfaceは２軸(力＋トルク),３軸,６軸の多彩な機種と、極小〜大まで定格容量があり最適な機種を選択できます。 更に、各軸の定格荷重をカスタム仕様として（殆どの場合追加費用無しで）変更可能です。

・高精度

偏心荷重とクロストークを極力小さく抑えた高精度な多軸ロードセルです。

・長い寿命

様々な角度のストレスが加わる為、寿命は共通する問題ですが、Interface製多軸ロードセルは堅牢な設計と強靭な素材の組み合わせで、どこよりも長く適切な品質を保ちます。

仕様書、詳細資料はこちらから。 【モデル名上をクリックすると閲覧できます】

多軸センサー選択ガイドはこちらから。

　　２軸ロードセル_【力＋トルク】_【力：X軸＋Y軸】

　　３軸ロードセル

幅広い容量に対応しています。3Aシリーズの場合、10Nから500kNまでです。

角型：3Aｼﾘｰｽﾞ 2N〜500kN 出力 0.5mV/V _

丸型：3ARｼﾘｰｽﾞ 10kN〜500kN 出力 1.5mV/V _

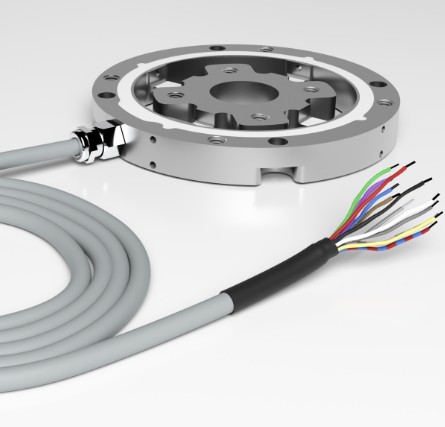

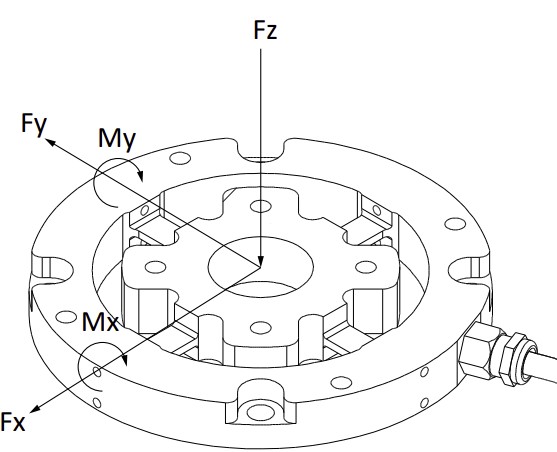

超小型_3AFM 2N〜50N Φ70mm,H12mm ﾓｰﾒﾝﾄ計測し演算

偏心荷重の影響と軸間のクロストークも最小限に抑えられ、各軸が固有のmV/V出力を提供する為、BSC4Dのような簡潔されたアンプがそのままFx、Fy、Fzを出力します。

BSC4:2, 3軸用アンプ

BSC4D:デジタル出力：PC接続し波形を表示/保存

BSC4A:アナログ出力：データロガー接続±10V/4-20mA

・4ch入力、各チャンネル同期

・ LabViewコマンドで制御可能

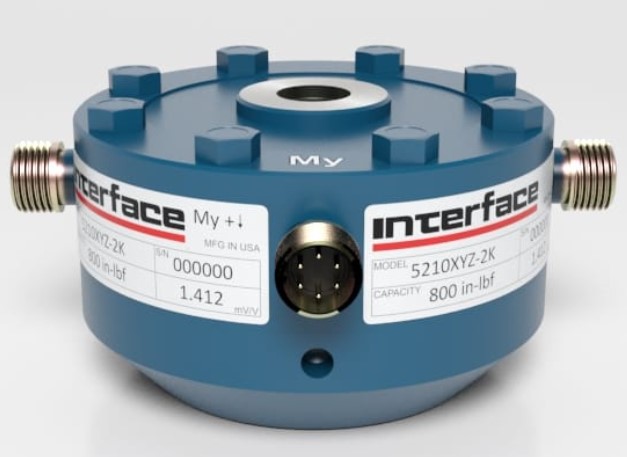

重心点計測用３軸ロードセル

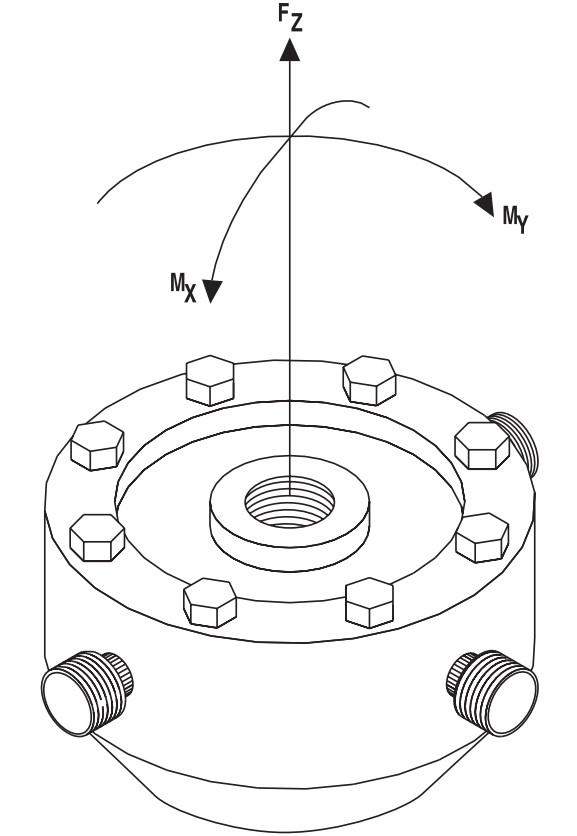

5200薄型ロードセルは重心位置とミスアライメントを決定する為に１軸力と共にモーメント２軸を計測できるよう設計されています。

すべてのブリッジは適用された荷重に反応する為、以下のBX8-HD44を使用して、個々の軸値はキャリブレーション係数マトリックスを介して計算します。

　　６軸ロードセル

6A標準型 力：50N〜100kN ﾄﾙｸ: 1Nm〜10kNm _

6A大容量型 50kN〜800kN 10kNm〜40Nm 2台のBX8で収集

6ADF型 20N〜1.2kN 1Nm〜60Nm 中心に貫通穴

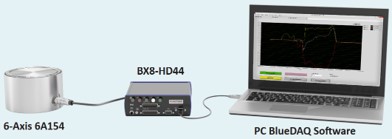

BX8-HD44:６軸用アンプ____システム構成____ロボット磨き（画像上クリック）____風洞実験

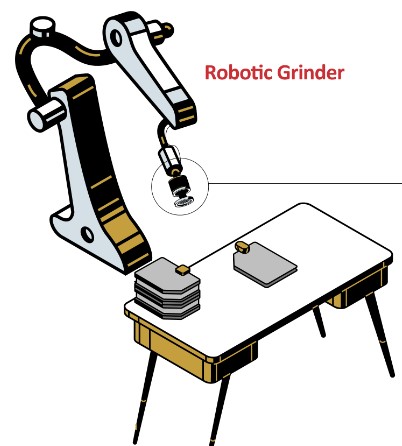

Interfaceのモデル6A40A 6軸ロードセルをフランジと研削工具の間に取り付け全ての力とトルク（Fx、Fl_28、Fz、Mx、Ml_28、Mz）を測定することができます。BXB-HD44データ収集は、これらの軸のスケーリングされたアナログ出力信号をロボットの制御システムに送信しながら、測定値を記録、表示、グラフ化します。

【特徴】

・６軸ロードセルMatrix係数を介して出力

・全8chデータを同期、同時サンプリング

・48kHzサンプリング/S/Ch、24bit 分解能

・センサー信号を適度な出力振幅に設定可能

・防水：IP67、PC無しで計測可能

・8ch分のアナログ信号はD-Sub25 pinから出力

・PCからLabViewコマンドで制御可能

・BX8 + Raspberry PI 可能
